Согласно ГОСТ 31937-2011, стены зданий должны регулярно подвергаться обследованию. Это необходимо для определения технического состояния, выявления дефектов, возможности дальнейшей эксплуатации и разработки мер по устранению недостатков, угрожающих безопасности строения. Первую экспертизу стен нужно проводить через 2 года после ввода объекта в эксплуатацию. Впоследствии обследование производится каждые 10 лет при нормальной эксплуатации и 1 раз в 5 лет при сложных условиях использования.
Экспертиза стен может включать различные методы. Их перечень в рамках конкретного исследования определяется специалистами индивидуально. Одним из самых востребованных является метод отрыва со скалыванием. Он относится к числу неразрушающих способов. Метод позволяет выявить уровень прочности конструкций и качества материалов, из которого возведены стены.
В статье расскажем, что представляет собой метод отрыва со скалыванием, каковы его преимущества и недостатки и как он используется на практике.
Экспертиза стен может включать различные методы. Их перечень в рамках конкретного исследования определяется специалистами индивидуально. Одним из самых востребованных является метод отрыва со скалыванием. Он относится к числу неразрушающих способов. Метод позволяет выявить уровень прочности конструкций и качества материалов, из которого возведены стены.
В статье расскажем, что представляет собой метод отрыва со скалыванием, каковы его преимущества и недостатки и как он используется на практике.
Метод отрыва со скалыванием: понятие и особенности процедуры
Отрыв со скалыванием - это прямой неразрушающий метод, позволяющий оценить прочность бетонных конструкций на любой стадии возведения здания или сооружения. Его суть заключается в рассверливании отверстий и дальнейшем закреплении в них анкеров. Затем производят отрыв с применением специализированного оборудования и делают замеры усилия в момент вырывания. При правильном проведении работ внутри бетонной конструкции образуются геометрически правильные воронки, соответствующие по глубине длине анкеров.

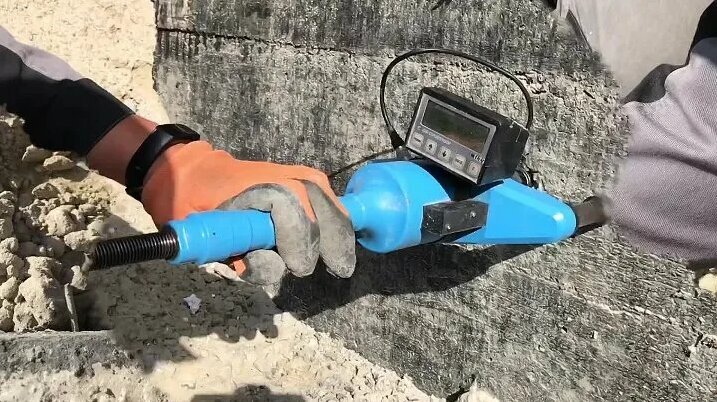

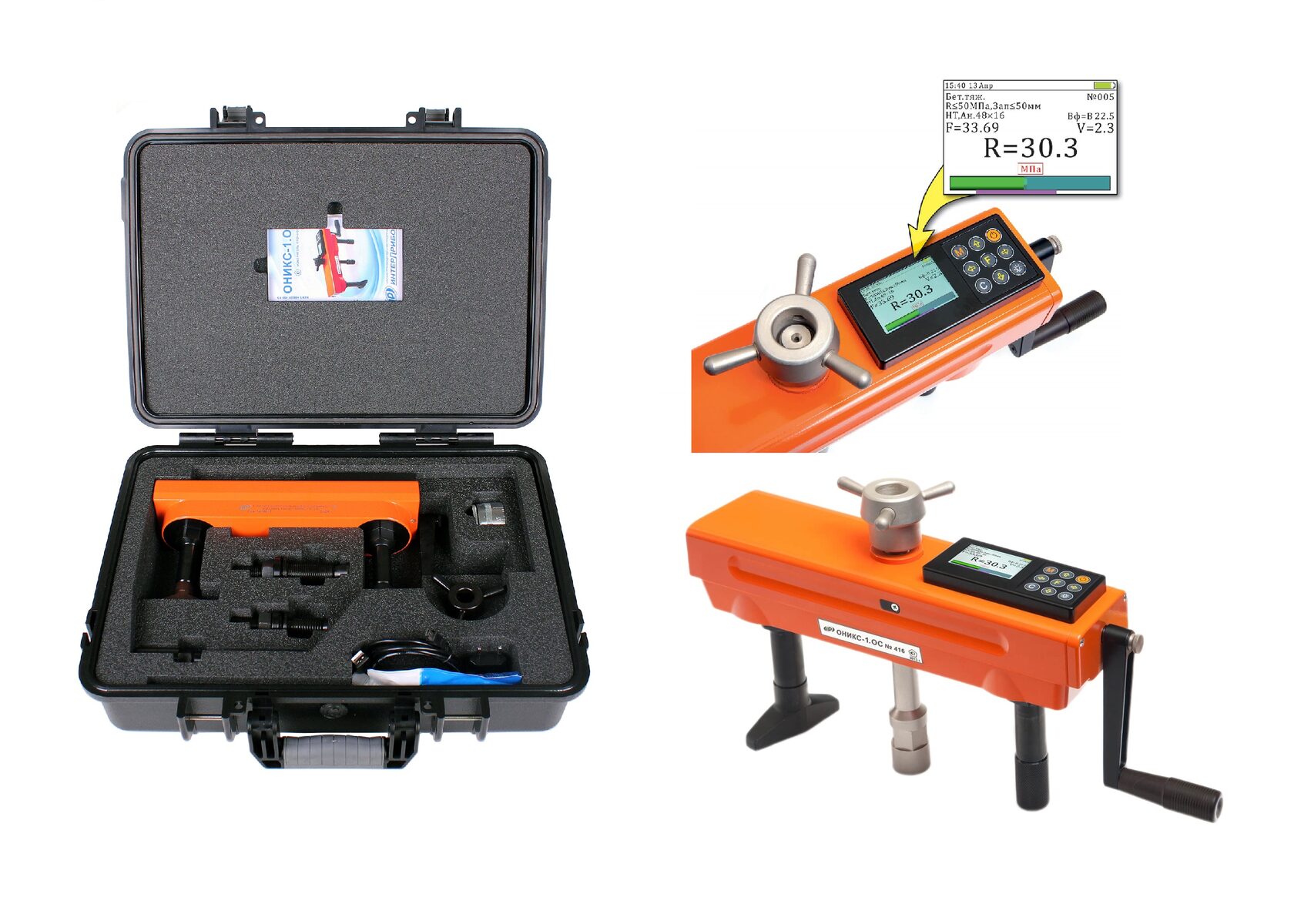

Обратите внимание! Во время обследования используют специальное оборудование - механический силовозбудитель по типу "домкрат" с динамометром и регистрирующим устройством. Виды применяемых анкерных болтов - изделия с диаметром 24 и длиной 48 мм, а также с диаметром 24 и длиной 48 мм. Первые актуальны при проектной прочности бетона от 5 МПа, а вторые - при прочности от 40 до 100 МПа.
Метод отрыва со скалыванием для исследования стен, сооруженных из следующих видов бетонов:
Экспертиза стен зданий с использованием метода отрыва со скалыванием проводится по ГОСТ 22690-2015 "Бетоны. Определение прочности механическими методами неразрушающего контроля". Также при обследовании специалисты опираются и на требования других стандартов. Одним из важнейших является ГОСТ 18105 "Бетоны. Правила контроля и оценки прочности".
- легких;
- мелкозернистых;
- тяжелых;
- напрягающих (в сборных и монолитных ж/б сооружениях).
Экспертиза стен зданий с использованием метода отрыва со скалыванием проводится по ГОСТ 22690-2015 "Бетоны. Определение прочности механическими методами неразрушающего контроля". Также при обследовании специалисты опираются и на требования других стандартов. Одним из важнейших является ГОСТ 18105 "Бетоны. Правила контроля и оценки прочности".
Плюсы и минусы метода
Основные преимущества:
- сравнительная легкость проведения;
- возможность производить обследования участков различных конструкций (не только стен, фундаментов);
- универсальность применения;
- отсутствие требования к ровности поверхности (главное, чтобы имеющиеся дефекты не мешали фиксации прибора);
- доступность тягового, измерительного оборудования, вспомогательных инструментов;
- наличие возможности исследования конструкций, выполненных из бетона разного класса.
К минусам стоит отнести невозможность обследования бетонных конструкций в местах интенсивного армирования. Также при использовании метода отрыва со скалыванием стоит учитывать ограничения на толщину исследуемых конструкций: она должна быть вдвое больше длины анкеров.
Этапы оценки прочности бетонных стен методом отрыва со скалыванием
В первую очередь производится подготовка конструкции. Затем проводятся испытания, в процессе которых осуществляется фиксация значений усилия. В завершения исследования результаты подвергают обработке и разрабатываются градуировочные зависимости.
Подготовительные работы
Эффективность метода отрыва со скалыванием зависит не только от правильности проведения самого исследования и квалифицированного расчета, но и от качества подготовки. В рамках последней необходимо предпринять следующее:
- осмотреть анкера, измерительные приборы, проверить их работоспособность;
- выбрать места для фиксации оборудования, исключив факт наличия в них арматуры и иных предметов из стали (учтите, что напряженные прутки должны находиться от исследуемого участка на существенном расстоянии)
- выбирая область обследования необходимо исключить факт высоких эксплуатационных нагрузок;;
- высверлить отверстие в конструкции, удалить образовавшуюся пыль;
- при температуре ниже 10 градусов следует прогреть шпуры и материал вблизи них.
Проведение работ
В первую очередь, перечислим важные нюансы, оказывающие непосредственное влияние на результат обследования в части точности данных:

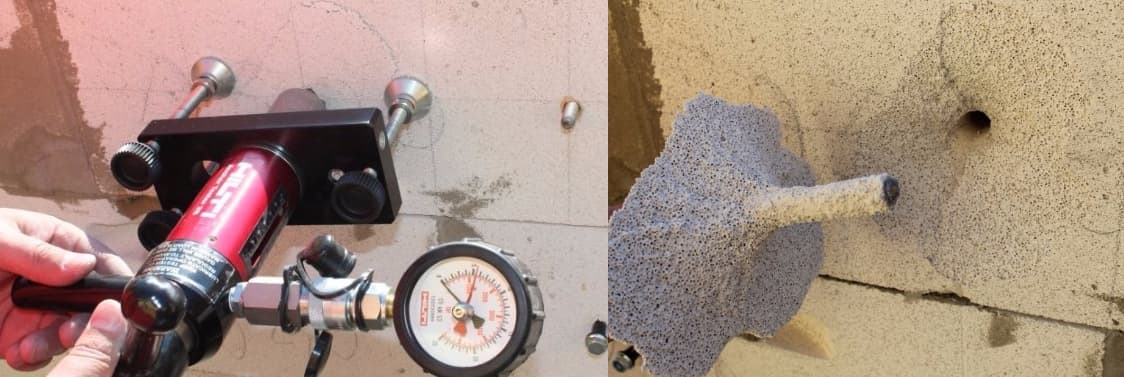

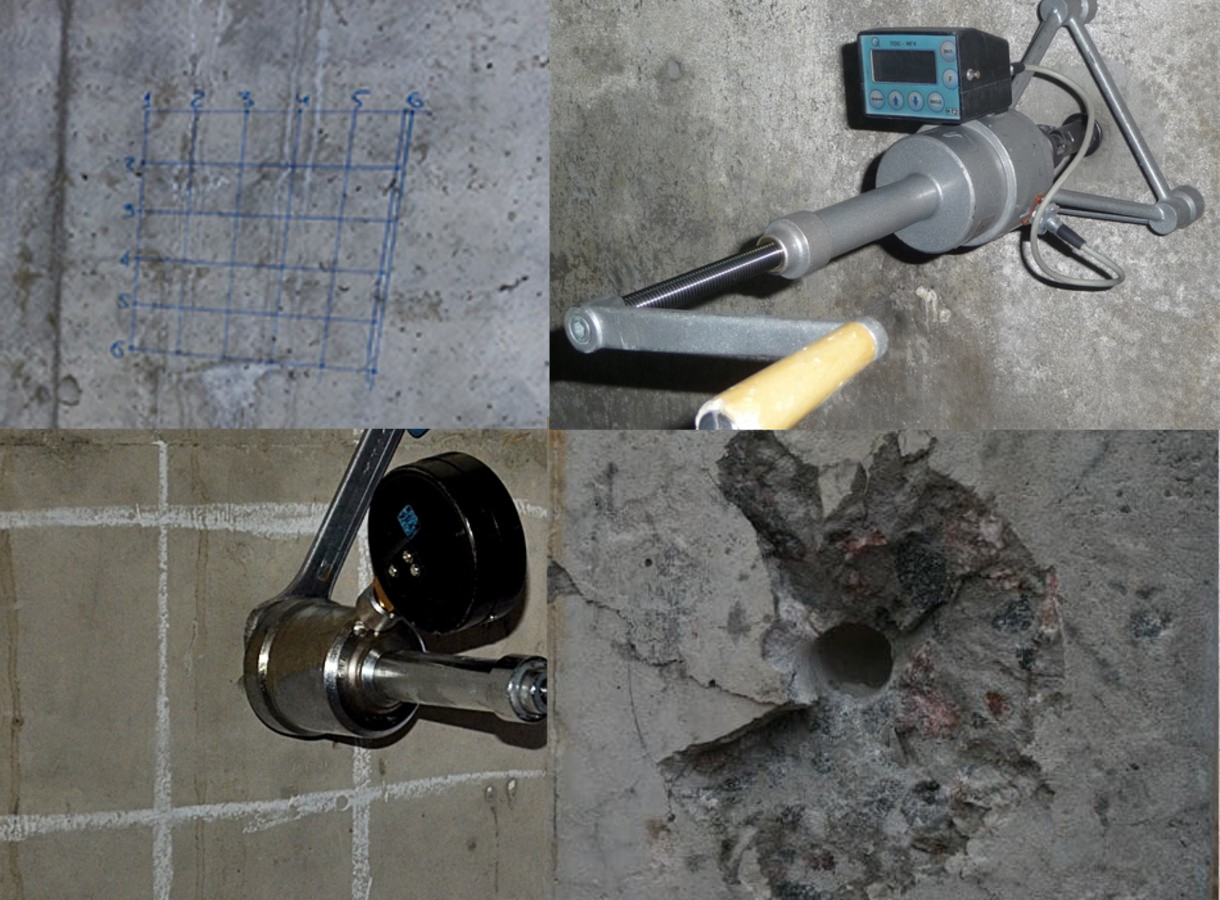

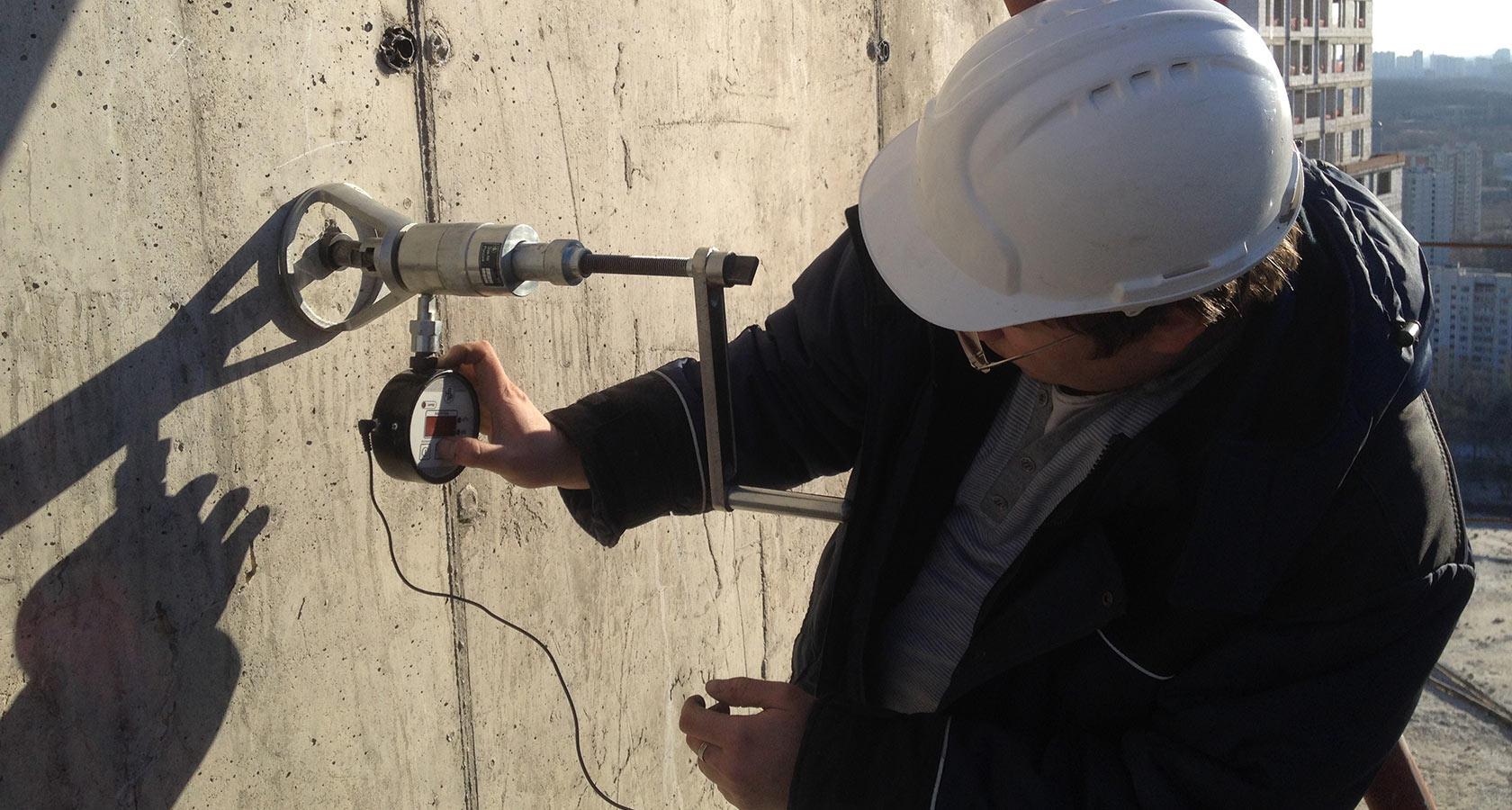

После высверливания шпура в образовавшееся отверстие во всю длину вводят лепестковый анкер и фиксируют его. Затем размещают устройство для вырыва. При этом важно следить за тем, чтобы прибор максимально плотно прилегал к поверхности конструкции.
- Места для высверливания шпуров должны находиться в 50+см от ребер, углов.
- Отверстия сверлят под углом в 90 градусов по отношению к поверхности.
- Если конструкция состоит из бетона разной марки, то обследование должно проводиться для каждой части отдельно. То же касается случаев бетонирования в разные даты.

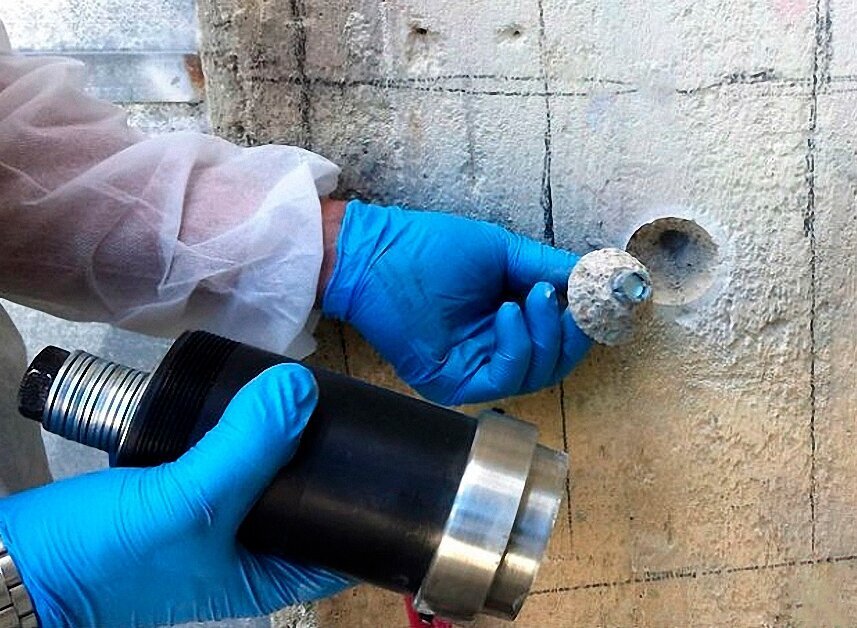

После высверливания шпура в образовавшееся отверстие во всю длину вводят лепестковый анкер и фиксируют его. Затем размещают устройство для вырыва. При этом важно следить за тем, чтобы прибор максимально плотно прилегал к поверхности конструкции.
Дальнейшие действия предполагают:
- приложение воздействия тяги с постепенным увеличением нагрузки (стандартная скорость - 1,5-3 кН/с);
- фиксирование значений усилия в момент вырыва анкерного болта из конструкции;
- одновременно с силой выполняют фиксацию значений проскальзывания анкера.
Если бОльшая часть образца превышает в 2+ раза минимальное значение, то полученные результаты считаются примерными. То же касается случаев, при которых длина проскальзывания превышает глубину анкерных изделий на 5% и более.
Исследование может быть признано недействительным при условии наличия разницы между глубиной вырывания и глубиной заделки анкеров на 10%+. То же касается обнажения арматуры в местах кратера отрыва, если она находится ближе к анкерному болту, чем его заделка.
Важно! На основании проведенных мероприятий специалисты получают показатели силы вырыва. Их вносят в протокол испытаний и впоследствии рассчитывают градуировочные зависимости.
Исследование может быть признано недействительным при условии наличия разницы между глубиной вырывания и глубиной заделки анкеров на 10%+. То же касается обнажения арматуры в местах кратера отрыва, если она находится ближе к анкерному болту, чем его заделка.
Важно! На основании проведенных мероприятий специалисты получают показатели силы вырыва. Их вносят в протокол испытаний и впоследствии рассчитывают градуировочные зависимости.
Обработка и оценка данных
Прочность бетона при разрушении рассчитывается путем вычисления произведения показателя силы, приводящей к упругому отскоку анкера, и поправочного коэффициента. ПРи расчете применяется формула Y=h²/(h-ᴧh)², где h - заглубление анкера (является ключевым показателем при идентификации косвенных показателей материала); ᴧh - значение проскальзывания анкера при прямых воздействиях.
Полученные в процессе обследования результаты вносятся в протокол. Данные оформляются в виде таблице, которая содержит:
В дальнейшем данные используют при определении класса бетона с учетом величины нагрузки, приложенной на момент скалывания. Затем строят градуировочную зависимости. Но она нужна не всегда. Например, необходимость в ее расчете отсутствует при обследовании отдельных конструкций или на стартовых этапах строительства здания.
Полученные в процессе обследования результаты вносятся в протокол. Данные оформляются в виде таблице, которая содержит:
- информацию о конструкциях, подверженных обследованию, их заявленную прочность, класс бетона;
- дату выпуска бетонной смеси;
- время проведения испытаний;
- сведения о количестве анкерных болтов, расположении точек отрывов;
- фактические значения прочности бетона, его класс.
В дальнейшем данные используют при определении класса бетона с учетом величины нагрузки, приложенной на момент скалывания. Затем строят градуировочную зависимости. Но она нужна не всегда. Например, необходимость в ее расчете отсутствует при обследовании отдельных конструкций или на стартовых этапах строительства здания.
